BUDYNEK MAGAZYNOWY Z DACHEM ZIELONYM
ORZESZE
Projekt budynku w konstrukcji stalowej. Tym razem obiekt ten będzie pełnił funkcję magazynową. Co ciekawe, konstrukcja jest zaprojektowana pod dach zielony w odpowiedzi na wymagania dotyczące powierzchni biologicznie czynnej.

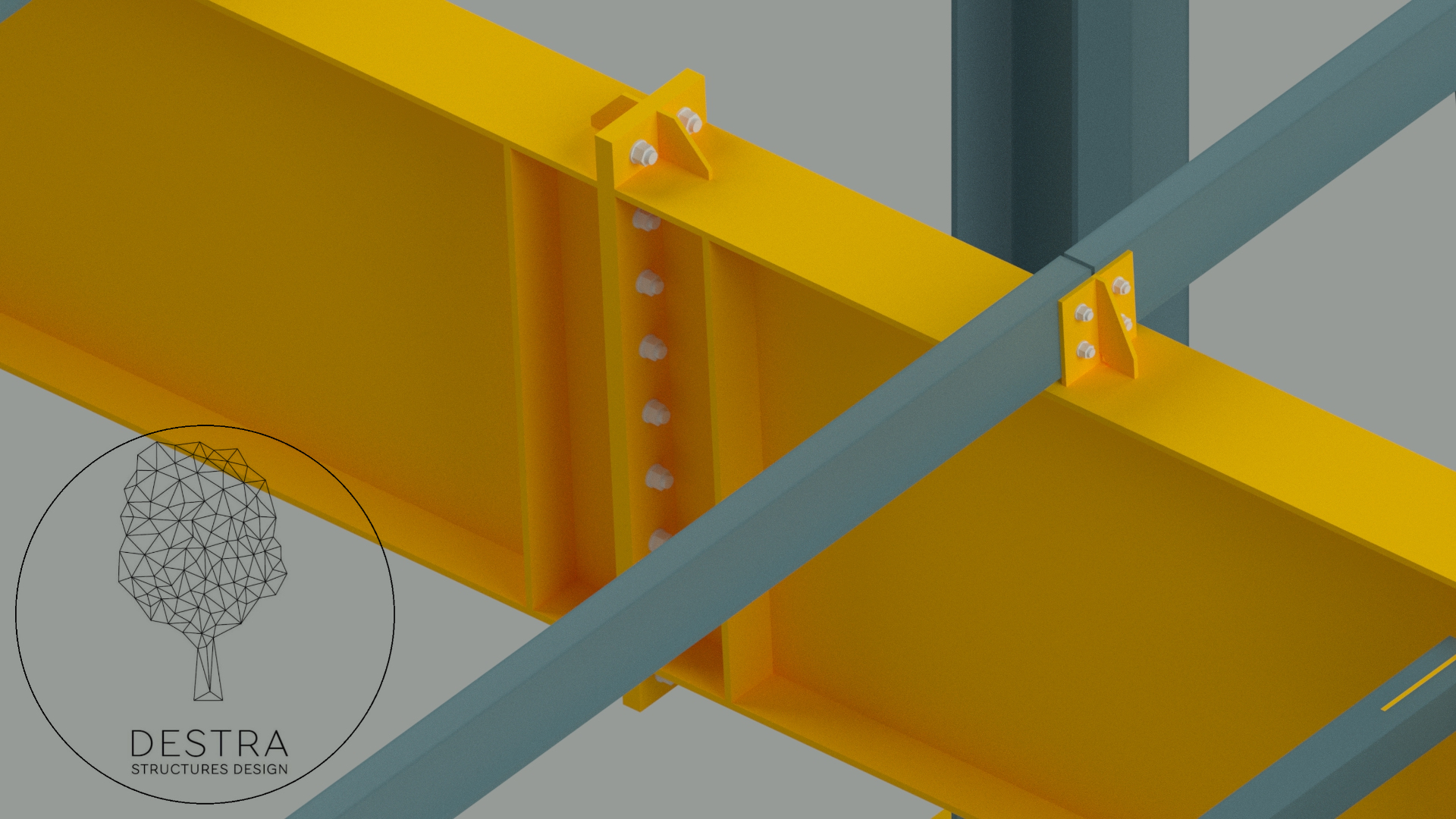

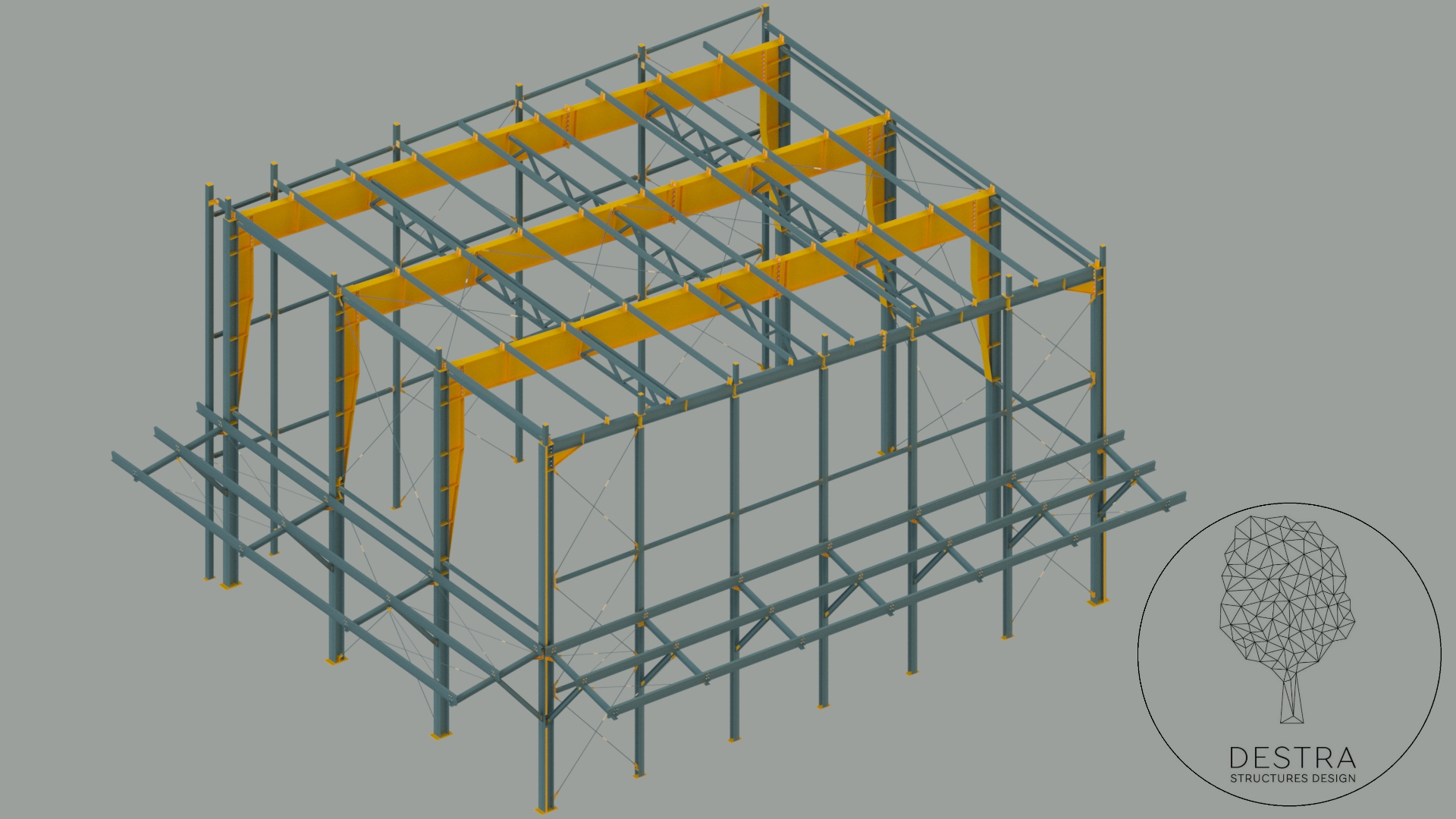

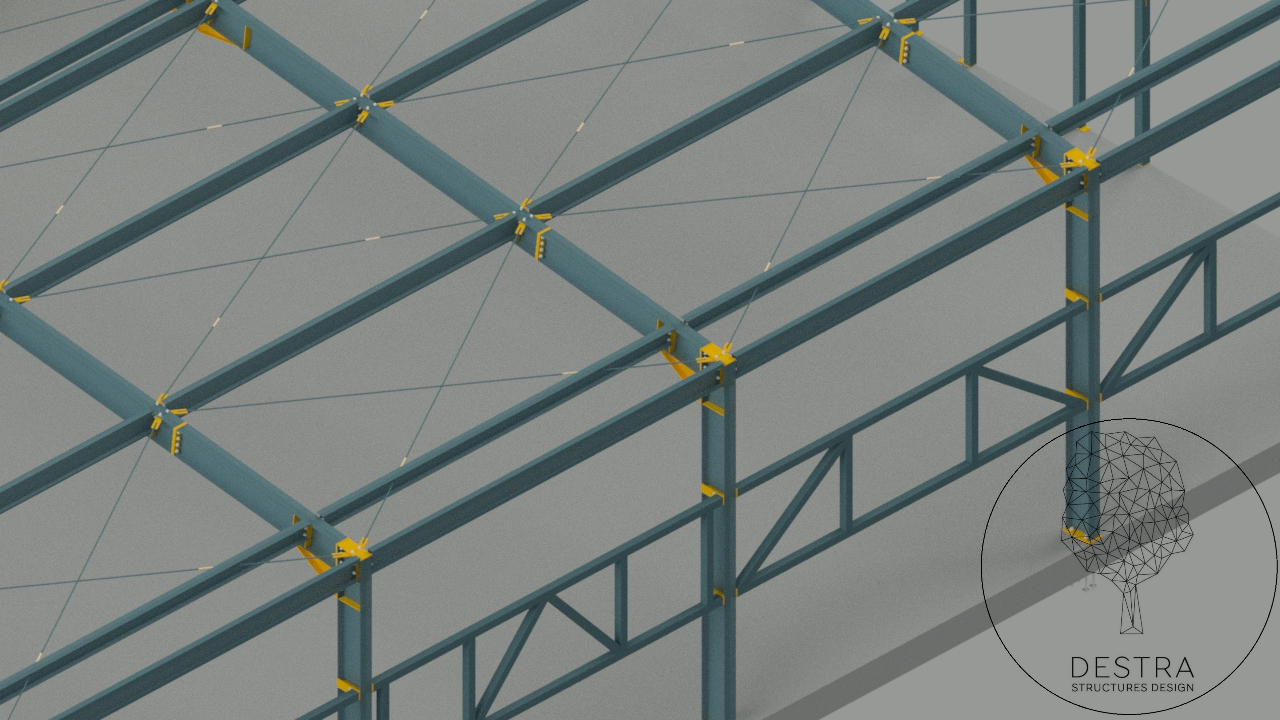

Zbieżne przekroje blachownicowe ze środnikiem falistymPowierzchnia 300m2Wysokość 12mUkład konstrukcyjny hali tworzą trzy pośrednie dźwigary Blachownicowe H=1030mm SIN WTB . Dzwigary oparte są na słupach HEA z rozbudowanym przekrojem przypodporowym – zaprojektowano poszerzenie w odległości 5m od głowicy w stronę podstawy słupa przekrojem zbieżnym od H=800mm do H=300mm. Skrajny dźwigar pełnościenny zaprojektowano jako belkę wieloprzęsłową z dwuteownika IPE. Dzwigar skrajny IPE oparty jest na słupach HEA. Sztywność układu w kierunku poprzecznym zapewniają sztywne węzły dźwigar-słup. W kierunku podłużnym sztywność przestrzenną zapewniają kratownice międzydźwigarowe, stężenia ścienne pionowe oraz stężenia połaciowe poprzeczne i podłużne z prętów o średnicy 16mm.Konstrukcję hali tworzy:
374 szt. (1075 metrów) profili stalowych HEA, IPE, RHS, WTB SIN 956 szt. stalowych blach węzłowych O 102 różnych kształtach 964 szt. śrub stalowych klasy 8.8, 10.9
OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIWE ZGODNE Z NORMAMI:PN-EN 1993-1-1
PN-EN 1993-1-8
PN-EN 1991-1-3
PN-EN 1991-1-4

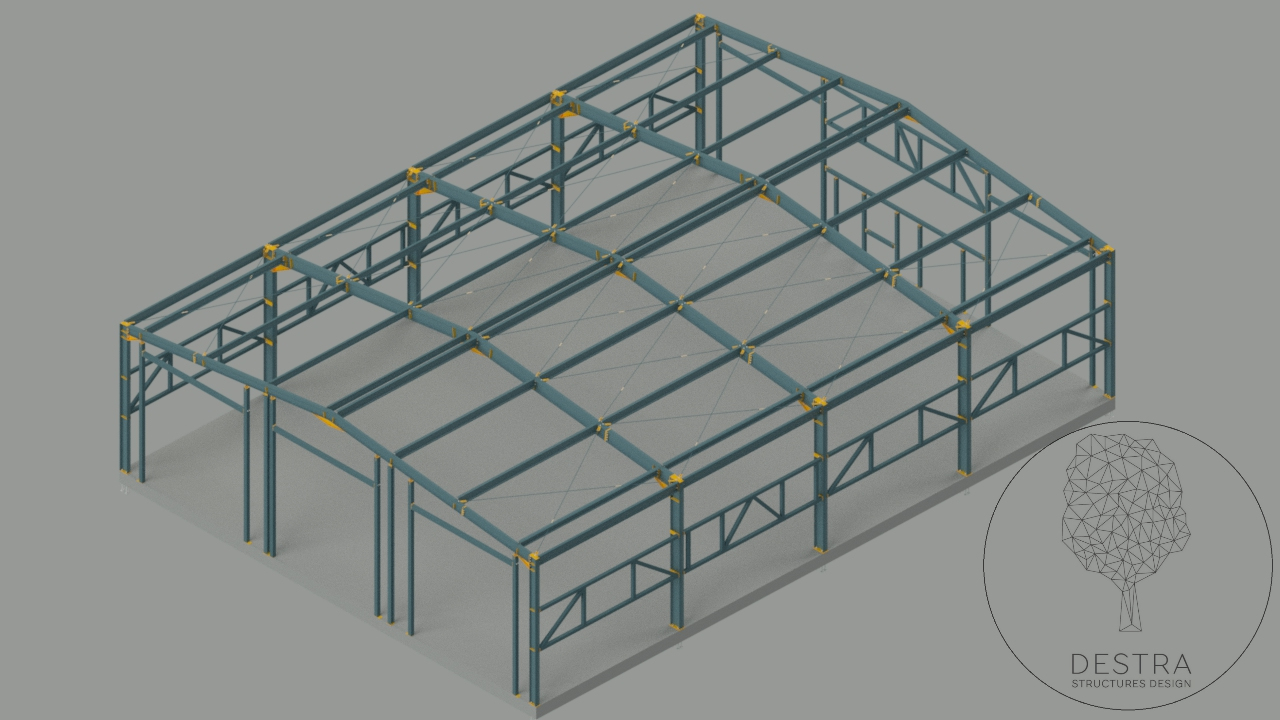

BUDYNEK PRODUKCYJNO-MAGAZYNOWY
PSZCZYNA
Budynek w konstrukcji stalowej o przeznaczeniu produkcyjno-magazynowym.

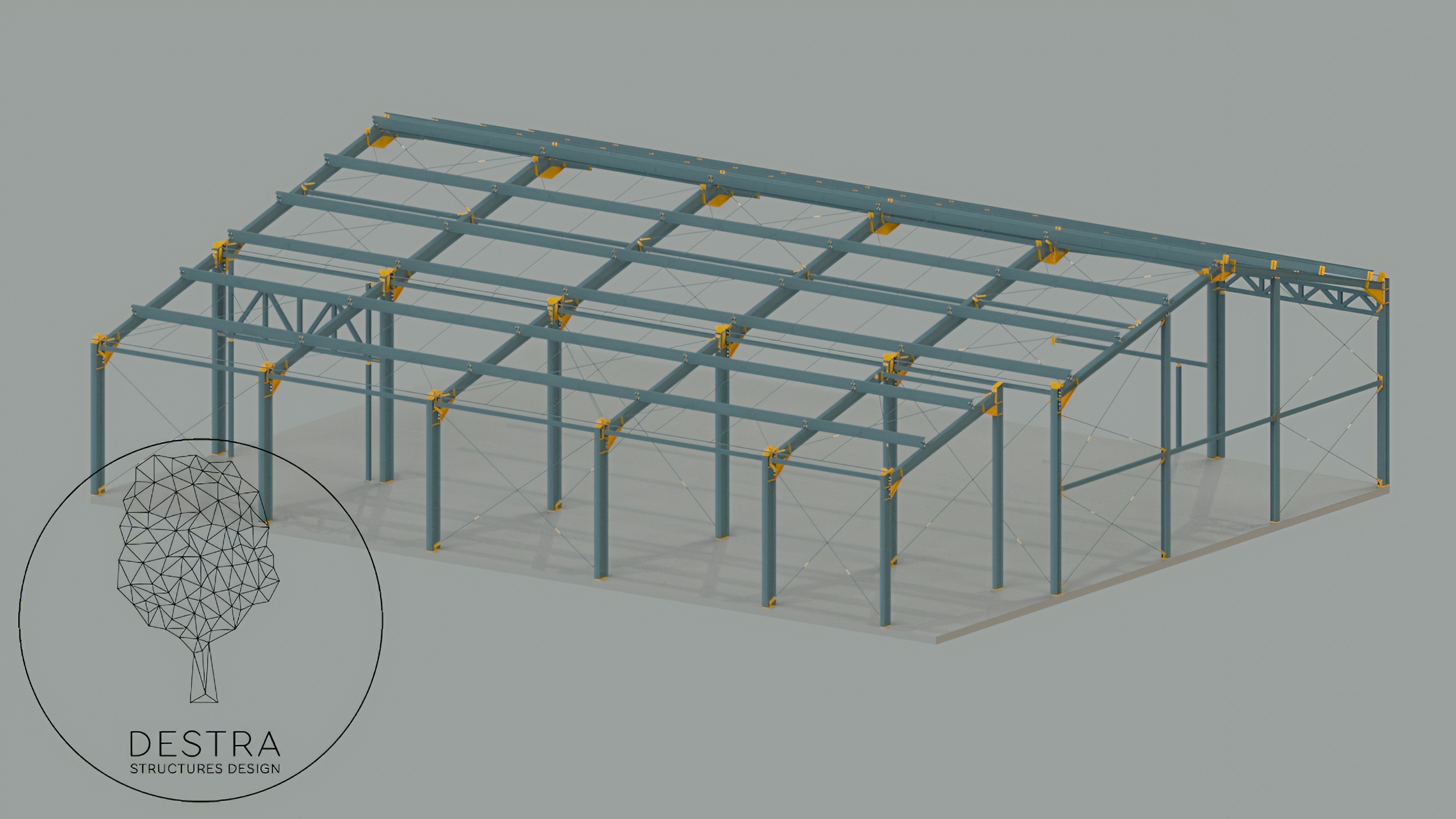

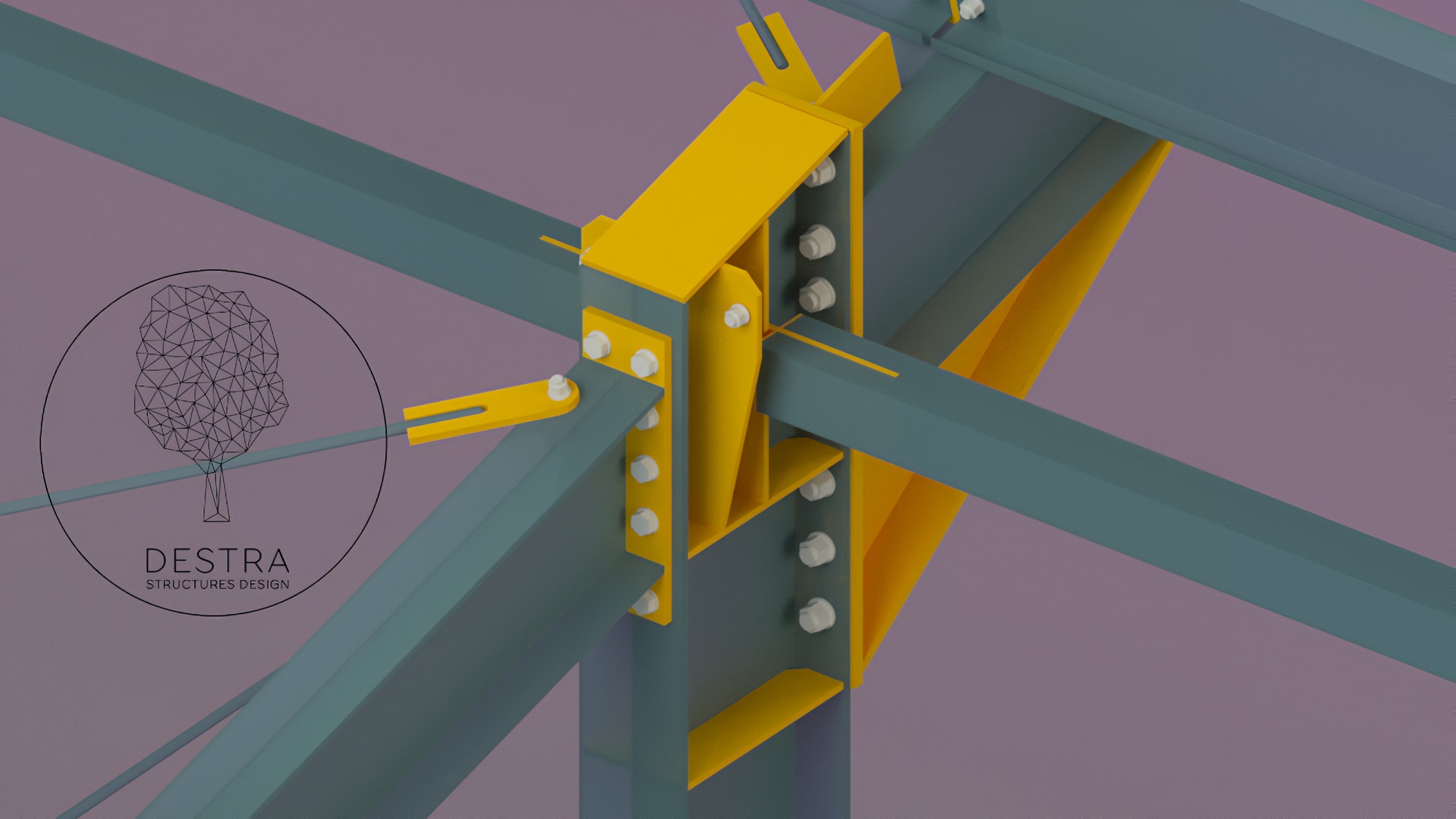

Powierzchnia 550m2Wysokość 7,2m Układ konstrukcyjny hali tworzą cztery pośrednie dźwigary stalowe pełnościenne IPE oparte na słupach IPE, oraz dwa skrajne dźwigary pełnościenne dwuteownika IPE oparte na słupach IPE.Sztywność układu w kierunku poprzecznym zapewniają sztywne węzły dzwigar-słup. W kierunku podłużnym sztywność przestrzenną zapewnia układ pionowych prętowych stężeń miedzysłupowych oraz stężenia połaciowe poprzeczne i podłużne z prętów stalowych.Konstrukcję hali tworzy:
158 szt. (490 metrów) profili stalowych RHS, Z, IPE o 75 różnych kształtach794 szt. stalowych blach węzłowych O 103 różnych kształtach758 śrub stalowych klasy 8.8 i 10.9OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIWE ZGODNE Z NORMAMI:PN-EN 1993-1-1
PN-EN 1993-1-8
PN-EN 1991-1-3
PN-EN 1991-1-4
DWUKONDYGNACYJNY PODEST MAGAZYNOWY BIELSKO-BIAŁA
Dwukondygnacyjny podest magazynowy w konstrukcji stalowej, wewnątrz hali magazynowej, który pozwala na zwiększenie powierzchni magazynowej w budynku.

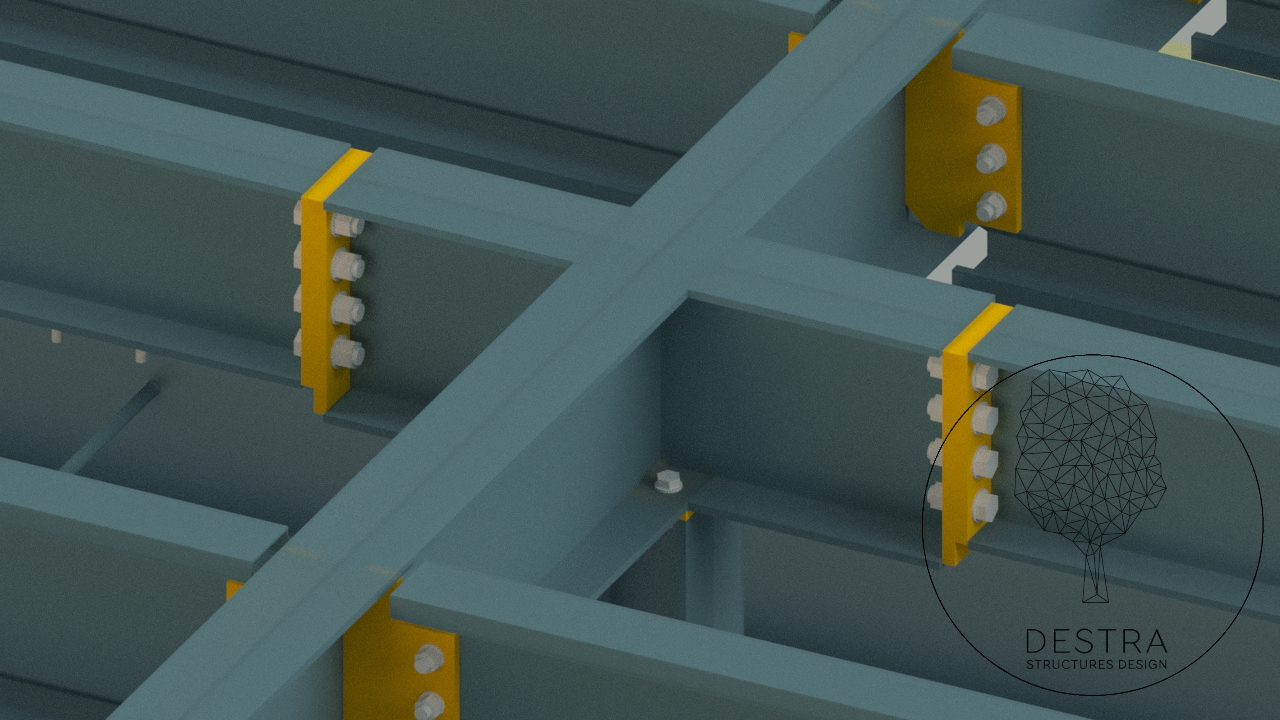

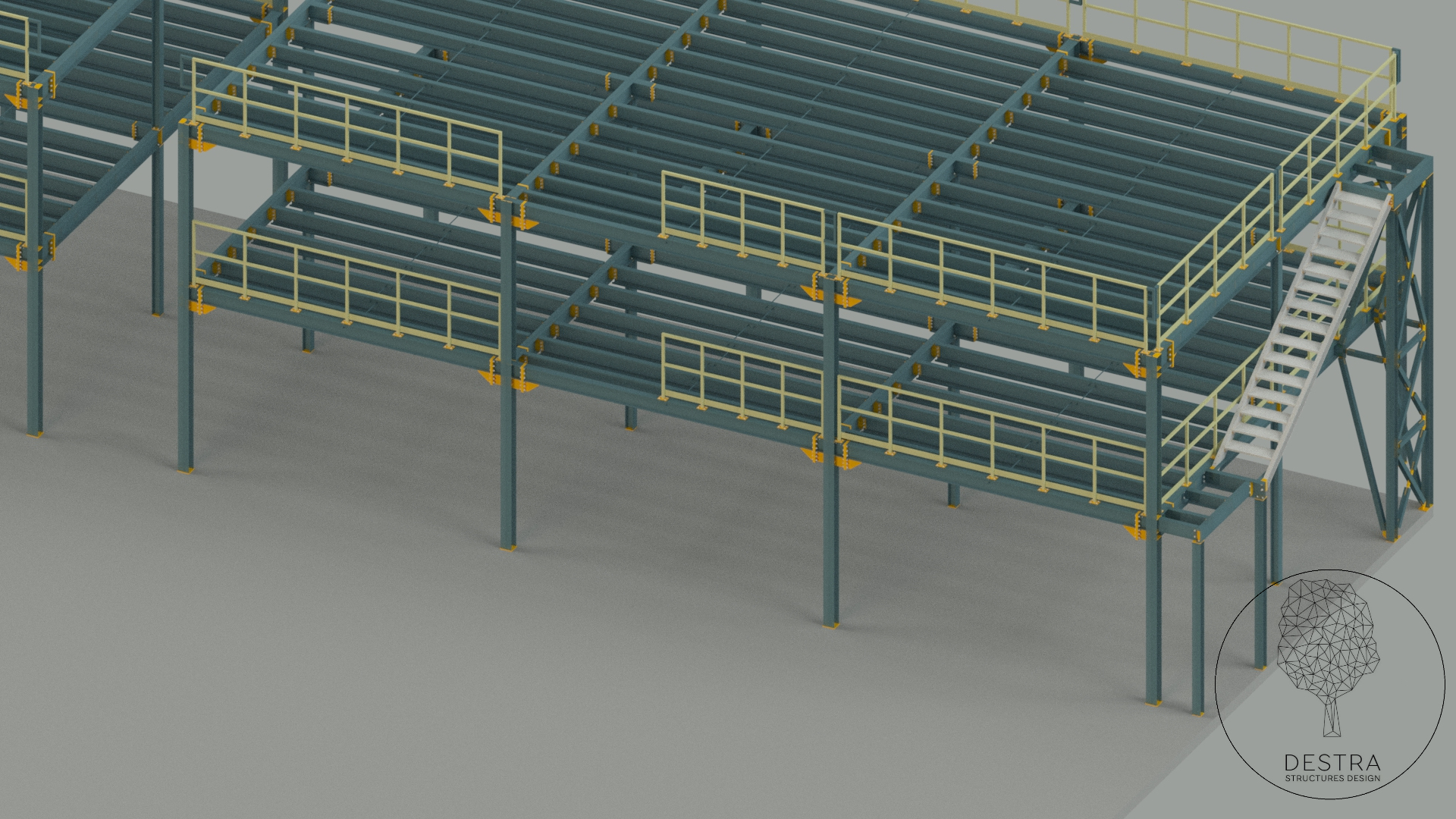

Powierzchnia 600m2Wysokość 6mUkład konstrukcyjny podestu tworzą dźwigary pośrednie IPE połączone sztywnymi węzłami skręcanymi ze słupami wykonanymi z dwuteowników szerokostopowych HEA . Sztywność przestrzenną układu w kierunku poprzecznym i podłużnym zapewniają stalowe trzony klatki schodowej, pełniące istotną rolę konstrukcyjną sztywnych układów stężających w każdym z kierunków pracy konstrukcji.Konstrukcję hali tworzy:
620 szt. (1800 metrów) profili stalowych HEA, IPE, E, C, RK 1220 szt. stalowych blach węzłowych O 96 różnych kształtach 3000 szt. śrub stalowych klasy 8.8, 10.9OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIWE ZGODNE Z NORMAMI:PN-EN 1993-1-1
PN-EN 1993-1-8
PN-EN 1991-1-3
PN-EN 1991-1-4
